Koopgids voor dompelpompen voor afvalwater: SWQD- en WQ-serie (0,37–75 kW)

Een onderzeeërriool pompzit op de bodem van de put en doet het werk dat geen enkele oppervlaktepomp kan: hij verplaatst vuil water – met zand, vodden, bladeren en andere vaste stoffen erin – van een put, septic tank, bouwput of afvalwaterbassin naar de plek waar het naartoe moet. Lead Pump bouwt twee complementaire families: de SWQD-serie kleine eenfasige rioolwaterpompen (0,37–1,5 kW) voor huizen, boerderijen en kleine putten, en de WQ-serie driefasige industriële rioolwaterpompen (0,75–75 kW, uitlaten van 1 "tot 20") voor gemeentelijke, bouw- en industriële toepassingen. In deze handleiding wordt uitgelegd hoe ze werken, welke modellen wat verplaatsen en hoe u er een selecteert, installeert en onderhoudt, zodat deze jarenlang blijft pompen.

1. Wat is een afvalwaterdompelpomp en wanneer heeft u er een nodig?

In tegenstelling tot een schoonwaterpomp is een rioolpomp gebouwd om water te verwerken dat zwevende deeltjes bevat. De motor en het hydraulische uiteinde zijn afgedicht in één eenheid die rechtstreeks in de vloeistof wordt neergelaten - geen aanzuigleiding, geen aanzuiging, geen luchtbellen. De vloeistof komt binnen via een zeef aan de onderkant, gaat door een waaier die is ontworpen om vaste stoffen door te laten en wordt door de afvoerleiding omhoog geduwd.

· Huishoudelijke en gebouwputten: kelderdrainage, grijs water voor was- en badkamer, overdracht van septic tank.

· Gebruik op boerderijen: het droogleggen van putten en sloten, het verplaatsen van slibwater en het wegvloeien van irrigatie, het legen van mestlagunes.

· Bouw en techniek: ontwateringsputten en funderingsputten vol modderig water.

· Gemeentelijk en industrieel: rioolopvoerstations, afvalwaterzuiveringsinstallaties, wateromleiding en overstromingsafvoer.

· Voedings- en drankfabrieken: pompen spoel- en procesafvalwater rond, met roestvrijstalen (SS316) opties waar hygiëne belangrijk is.

2. SWQD versus WQ: twee gezinnen, twee banen

De twee series delen hetzelfde idee, maar zijn gebouwd voor verschillende schalen. Door eerst de juiste familie te kiezen, wordt de rest van de selectie eenvoudig:

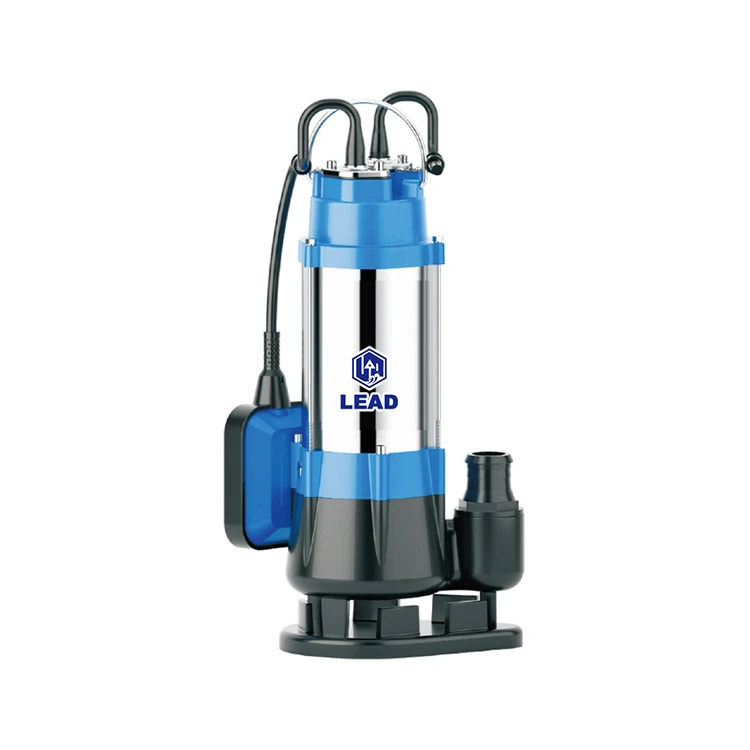

De SWQD-reeks is het plug-and-play-antwoord: 220–240 V eenfasig, beveiligd tegen thermische overbelasting, IPX8-gecertificeerd en klaar om in een put te vallen met een vlotterschakelaar. Het WQ-assortiment is een volledige industriële catalogus: ongeacht de taak – een 25WQ5-20-0,75 die een kleine put leegmaakt of een 300WQ800-7-30 die 800 m³/u verplaatst in een zuiveringsinstallatie – er is een model voor.

3. SWQD kleine rioolpompen (0,5–2 pk): prestaties

De SWQD-serie omvat de meest gevraagde maten voor drainage in huishoudens en kleine boerderijen. Het getal in het model is het nominale vermogen in watt (SWQD750F = 0,75 kW); het achtervoegsel F markeert de versie met automatische vlotterschakelaar die start en stopt met het waterniveau:

Bedrijfslimieten en constructie:

· Media- en omgevingstemperatuur: tot +40 °C; pH-niveau 4–10; spanningsschommelingen 0,9–1,1 maal nominaal.

· Dompeldiepte: 0,5 m – 5 m; beschermingsklasse IPX8.

· Motor: tweepolige inductie, 100% koperen wikkeling, thermische beveiliging op eenfasige versies, isolatieklasse B.

· Materialen: pomphuis en waaier van gietijzer, motorhuis van roestvrij staal, mechanische afdichting van keramiek en grafiet, as van 45 # staal of roestvrij staal.

4. WQ industriële afvalwaterpompen: naamgeving en prestaties van modellen

WQ-modelnummers zijn een volledige specificatie op zichzelf: uitlaatdiameter (mm) – WQ – max. debiet (m³/u) – max. hoofd (m) – vermogen (kW). Voorbeeld: 80WQ40-16-4 is een uitlaatpomp van 80 mm (3") die 40 m³/u levert bij een opvoerhoogte van 16 m met een motor van 4 kW. Representatieve modellen uit het hele assortiment:

De volledige WQ-catalogus loopt van 0,75 kW tot 75 kW, met opvoerhoogtes tot 75 m (bijv. 100WQ120-75-75) en snelheden van 2.900/1.450/980/740 tpm. Hoe groter de unit, hoe lager de snelheid, waardoor slijtage en lawaai bij grote stromen beperkt blijven. De standaardspanning is driefasig 380 V. Typische toepassingen vermeld door de fabriek: hoogwaardige watervoorziening, engineering en constructie, irrigatie en drainage van landbouwgrond, rioolwaterzuivering, ontwikkeling van minerale hulpbronnen en projecten voor wateromleiding.

5. Materialen die ertoe doen: gietijzer, roestvrij staal en de SS316-optie

· Gietijzeren behuizing en waaier — de werkpaardspecificatie: zwaar, stijf en slijtvast voor gewoon rioolwater en modderig water.

· Roestvrijstalen motorbehuizing (SWQD) — houdt de motorbehuizing vrij van roest in vochtige putten.

· Keramische en grafiet mechanische afdichting — het onderdeel dat water uit de motor houdt; vervang het bij het eerste teken van huilen.

· SS316 food-grade constructie - voor voedsel- en drankfabrieken waar het spoelwater zuur, zout of gechloreerd is, heeft Lead Pump een aangepaste SS316 gebouwdriool pomps (bijvoorbeeld de 80WQ40-16-4) met roestvrijstalen bevochtigde onderdelen om de afvoer schoon en corrosievrij te houden.

Het hanteren van vaste stoffen is net zo belangrijk als metaal. De SWQD-serie laat vaste stoffen van 10–15 mm door, die het gruis, stof en keukenafval afdekken dat in normale huishoudelijke putten wordt aangetroffen. Voor zwaardere of vezelige media kunt u onze technici vertellen wat er in het water zit (zandgehalte, vezellengte, deeltjesgrootte), zodat zij de juiste waaier en het juiste model kunnen aanbevelen - gok nooit op schurende of vezelachtige eigenschappen.

6. Hoe u de juiste rioolpomp selecteert

· 1. Debiet: hoeveel water moet worden verplaatst en hoe snel? De maatvoering voor een put is eenvoudig: te verwijderen volume ÷ beoogde ledigingstijd.

· 2. Totale opvoerhoogte — verticale lift vanaf het laagste waterniveau naar het lozingspunt, plus leidingwrijving. Lange of smalle pijpen eten snel hoofd; voor stromen boven ~15 m³/h moet u een stijgleiding van minimaal 2" gebruiken.

· 3. Vaste stoffen en media: stem de doorgang van vaste stoffen af ​​op de taak; specificeer SS316 bevochtigde onderdelen voor voedsel of corrosief afvalwater.

· 4. Stroomvoorziening — eenfasige SWQD (met ingebouwde thermische beveiliging) voor huizen en kleine boerderijen; three-phase WQ for bigger jobs. Locaties die niet op het elektriciteitsnet zijn aangesloten en op een generator draaien, hebben er een nodig die geschikt is voor 2 à 3 keer de lopende kW van de motor om te starten.

· 5. Bediening — SWQD-modellen met vlotterschakelaar starten en stoppen automatisch. Grote WQ-units worden meestal gecombineerd met een bedieningspaneel met niveauelektroden of vlotterschakelaars; Lead Pump heeft bij haar bestellingen voor rioolpompen op maat gemaakte stroomschakelkastoplossingen geleverd.

· 6. Werkpunt — kies een model waarvan de curve de gewenste stroom op uw werkelijke hoofd geeft, met een kleine marge. Als u een pomp aan het uiteinde van de curve laat draaien, slijt deze snel.

7. Installatie- en bedieningstips

· Zet de pomp op een stevige, vlakke ondergrond in de put; hang hem niet op aan de kabel of afvoerslang. Houd de zeef vrij van de putvloer, zodat deze geen bezonken gruis kan opzuigen.

· Houd de put waar mogelijk vrij van vodden, plastic folie en lange vezels; ze zijn de nummer 1 oorzaak van verstopping van de waaier.

· Monteer een terugslagklep op de afvoerleiding (Lead Pump levert ook koperen terugslagkleppen) om te voorkomen dat het water terugstroomt en de pomp een korte cyclus maakt.

· Bevestig de kabel stevig en bescherm elke verbinding tegen water; een natte verbinding is de meest voorkomende oorzaak van storingen.

· Driefasige units: controleer de draairichting voordat u deze in de put laat zakken; een verkeerde rotatie geeft een laag debiet en kan de waaier beschadigen. Verwissel twee willekeurige fasen om het omgekeerde te bewerkstelligen.

· Laat de pomp nooit drooglopen. Stel de vlotter- of niveauschakelaar zo in dat de pomp stopt voordat het water onder het motorhuis zakt.

· Gebruik voor grote WQ-motoren de aanbevolen starter (DOL tot de nominale grootte, sterdriehoek of softstarter hierboven) en voldoende kabeldoorsnede.

8. Onderhoudscontrolelijst

· Maandelijks: controleer de put op vuil, controleer of de pomp vrij op de vlotter start en stopt en luister naar ongebruikelijke geluiden.

· Ontdoe de waaier en zeef van haar, vodden en vezels wanneer de stroom wegvalt – wacht niet op een verstopping.

· Controleer de afvoerterugslagklep eenmaal per seizoen; een vastzittende klep laat water terugstromen en veroorzaakt kortsluiting.

· Driefasige units: meet periodiek de bedrijfsstroom en vergelijk deze met het typeplaatje; een gestage stijging duidt op slijtage.

· Vervang de mechanische afdichting bij het eerste druppelen, voordat het water de motor bereikt.

· In ijskoude klimaten dient u de pomp eruit te tillen, af te tappen en droog op te slaan voordat de winter begint.

9. Veelgestelde vragen

Vraag: Kan een rioolpomp zand en stenen verwerken?

A: De SWQD-serie laat zwevende deeltjes van 10–15 mm door en is bestand tegen normale korrels in drainagewater. Het continu verpompen van schurende slurry is een andere taak. Stuur ons de mediagegevens en wij zullen het juiste model aanbevelen.

Vraag: Wat is het verschil tussen SWQD en WQ?

A: SWQD is de kleine eenfasige familie (0,37–1,5 kW, 1,5"–2" stopcontacten) voor huizen, boerderijen en kleine putten. WQ is het driefasige industriële assortiment (0,75–75 kW, 1"–20" stopcontacten) voor gemeenten, de bouw en fabrieken.

Vraag: Wat is beter voor mijn huis, eenfasig of driefasig?

A: Huizen hebben normaal gesproken alleen eenfasige stroomvoorziening, dus de SWQD-serie is hiervoor geschikt: deze omvat de thermische beveiliging en automatische werking met vlotterschakelaar. Driefasige WQ-modellen zijn geschikt voor grotere klussen met driefasige voeding of een geschikte generator.

Vraag: Hoe diep kan de pomp worden ondergedompeld?

A: SWQD-modellen zijn geschikt voor onderdompelingsdieptes van 0,5–5 m. Hang de pomp niet dieper dan de nominale dompeldiepte zonder eerst contact met ons op te nemen.

Vraag: Maken jullie rioolpompen van voedingskwaliteit?

EEN: Ja. We hebben op maat gemaakte SS316 roestvrijstalen rioolwaterpompen (bijvoorbeeld de 80WQ40-16-4 in SS316) voor klanten in de voedingsmiddelen- en drankenindustrie die corrosiebestendige, bevochtigde onderdelen nodig hebben.

Vraag: Worden de pompen vóór verzending getest?

A: Elke unit wordt op de fabriekstestbank aan een stroomtest onderworpen. Recente tests van een 200WQ250-11-15 (250 m³/h) bevestigden een stabiel, volledig ontladingsvolume vóór levering.

Vraag: Wat is de garantie?

A: 2 jaar op het pomplichaam, vervanging door een nieuwe eenheid als er zich een probleem voordoet (FOB China, geen vragen gesteld).

Dealer- en OEM-informatie

· Monsterbestellingen: 1–5 eenheden om te testen.

· Groothandel: meer dan 50 eenheden per model.

· OEM: minimaal 50 eenheden per model, met aangepaste opties voor branding, verpakking en spanning/frequentie.
