Droogloopbeveiliging voor zonne-waterpompen en controllerbeveiliging: de complete gids voor 2026

Vraag een willekeurige pompreparatiewerkplaats wat het meeste dodelijke slachtoffers maaktzonne-pompenen je zult veel vaker één antwoord krijgen dan enig ander: droogvallen. Een pomp die zonder water draait, verliest binnen enkele minuten – soms seconden – zijn koeling, smering en motor. Het goede nieuws is dat drooglopen ook de meest te voorkomen storing in het hele systeem is. Bijna elke moderne zonnepompcontroller wordt geleverd met ingebouwde bescherming; het probleem is dat de meeste gebruikers de bedrading nooit goed aansluiten, nooit de drempelwaarden instellen en nooit begrijpen wat het alarm hen vertelt. In deze handleiding wordt uitgelegd hoe droogloopbeveiliging en controllerbeveiliging daadwerkelijk werken, hoe u deze op de juiste manier bedient en hoe u problemen kunt oplossen met de alarmen die een pomp ter plaatse stopzetten. Taizhou Lead Pump Co., Ltd. bouwt zonnepompen van 220 W tot 15.000 W – zowel de pompen als de controllers – dus dit is geschreven vanaf de fabrieksvloer, niet vanuit een productbrochure.

1. Waarom drooglopen de nummer één moordenaar is

Een dompelpomp leeft niet voor niets in water. Het water eromheen doet drie taken tegelijk: het koelt de motor, het smeert de lagers en afdichtingen en het voert warmte af. Wanneer het waterniveau zakt en de pomp blijft draaien, stoppen ze alle drie tegelijk. Een drooglopende motor kan binnen een minuut schadelijke temperaturen bereiken, en bij een zonnepomp – die vaak de hele dag onbeheerd draait – staat geen operator naast hem die de schakelaar kan bedienen.

In zonne-energiesystemen zijn er drie veelvoorkomende oorzaken van drooglopen:

· Putafvoer: de pomp levert meer dan de put kan bijvullen, zodat het waterniveau onder de inlaat daalt.

· Laag waterpeil: seizoensgebonden droogte, of een tank/rivierbron die sneller leegloopt dan verwacht.

· Verlies van aanzuiging (oppervlaktepompen) – er komt lucht in de aanzuigleiding, de pomp draait op lucht en raakt oververhit.

Omdat een zonnepomp draait wanneer er zonlicht is, kan een droogloop gemakkelijk uren duren voordat iemand het merkt. Daarom is bescherming niet optioneel; het is het belangrijkste accessoire in het systeem.

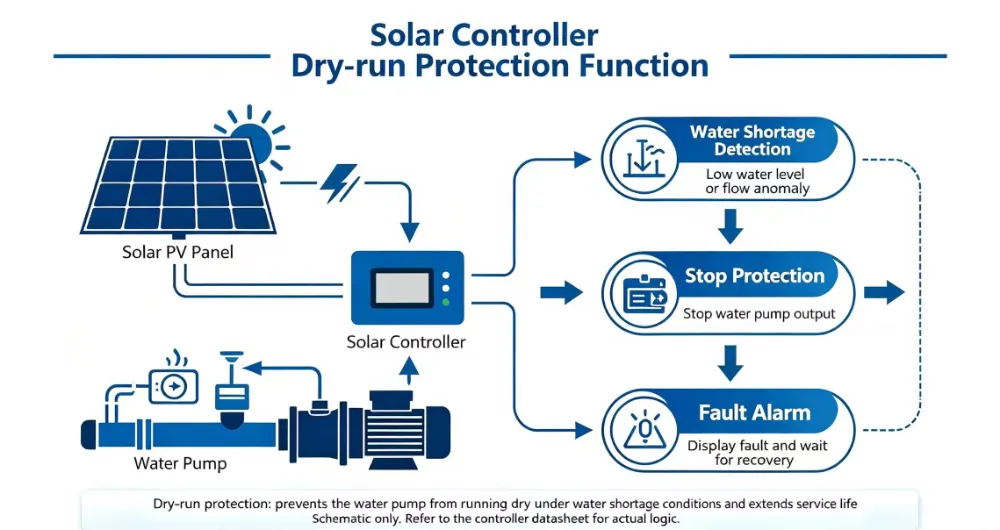

2. Hoe een zonnepompcontroller drooglopen detecteert

Voor een droogloopgebeurtenis is geen speciale sensor nodig om deze te detecteren. De controller kan het al 'zien' via het elektrische gedrag van de motor. De meeste hoofdpompcontrollers gebruiken een of meer van de volgende methoden:

Het slimme deel is de 'auto-herstart'-logica. Wanneer de controller tijdens het drooglopen struikelt, stopt hij niet zomaar en geeft hij het op. Het wacht een ingesteld interval (gewoonlijk 5, 15, 30 of 60 minuten) en probeert het dan opnieuw. Als er water is teruggekeerd, wordt de pomp automatisch hervat: geen handmatige reset, geen verspilde rit naar de bron. Als dat niet het geval is, beschermt hij de pomp en wacht hij opnieuw. Deze cyclus herhaalt zich totdat het water terug is.

3. De volledige beschermingslaagcake

Een droogloop is slechts één van de bedreigingenzonne pompgezichten. Een goed ontworpen controller stapelt verschillende beschermingslagen:

4. Controle van het waterpeil – de directe aanpak

Elektronische droogloopdetectie reageert nadat de pomp droog begint te lopen. Controle van het waterpeil is beter: de pomp stopt voordat dat gebeurt. Er zijn twee veelgebruikte methoden, en beide worden meestal rechtstreeks op de niveauterminals van de controller aangesloten.

Vlotterschakelaar (vlotterschakelaar / vlotterbal)

Een mechanische vlotter vaart over het wateroppervlak. Wanneer het niveau onder het instelpunt zakt, gaan de contacten open (of sluiten) en stopt de controller de pomp. Drijvers zijn goedkoop, robuust en gemakkelijk te begrijpen. Gebruik er één in de put voor een uitschakeling op laag niveau, en één in de tank voor een uitschakeling op hoog niveau, zodat de tank niet kan overstromen.

Elektroden / sondes

Twee of drie roestvrijstalen sondes worden neergelaten tot de gewenste uitsnijdiepte. Water voltooit een laagspanningscircuit tussen hen; wanneer het niveau daalt en het circuit kapot gaat, stopt de pomp. Sondes hebben geen bewegende delen, dus ze zijn geschikt voor vuil of vuilwater waarin een vlotter zou kunnen blijven steken.

Op hoofdpompcontrollers is de niveau-ingang normaal gesproken laagspanning (veilig aan te raken) en kan deze worden geconfigureerd als 'close to run' of 'open to run', afhankelijk van uw bedrading. Welke methode u ook gebruikt, een bekabelde niveauschakelaar en de elektronische droogloopdetectie van de controller bieden u twee onafhankelijke beschermingslagen: de riem en beugels die een onbeheerde zonnepomp in leven houden.

5. Bescherming van de pomp bij de waterbron

Elektronica kan maar zoveel. Een groot deel van de 'dry-run'-problemen zijn eigenlijk installatieproblemen bij de put zelf.

· Zet de pomp diep genoeg. De inname zou ruim onder het laagst verwachte dynamische waterpeil moeten liggen, met een marge voor seizoensmatige afname.

· Let op de inlaatspeling. Laat een redelijke opening boven de putbodem vrij, zodat zand en sediment niet worden aangezogen.

· Zorg dat de opbrengst van de pomp overeenkomt met de bron. Als de pomp groter is dan de put kan opladen, zal deze de put leegzuigen en de hele dag bescherming bieden - maat voor herstelsnelheid, niet alleen voor piekvraag.

· Bekijk de terugval in de zomer. Een put die in het natte seizoen overweg kan, kan in het droge seizoen tekortschieten; Verlaag de uitschakelsonde of stel een hoger droogloopinterval in.

· Houd bij oppervlaktepompen de zuigleiding luchtdicht. Elk luchtlek breekt de prime en bootst een droogloop na.

6. De pomp elektrisch beschermen

Zonnepompen bevinden zich vaak aan het einde van een lange kabelbaan, vooral bij onderwaterunits, waarbij de array zich aan de oppervlakte bevindt en de pomp zich honderden meters in het boorgat bevindt. Die afstand introduceert twee problemen die de moeite waard zijn om vanaf dag één voor te ontwerpen:

· Spanningsverlies. Dunne of te lange kabel steelt geruisloos spanning; de pomp ziet minder dan de array produceert en werkt langzaam of op de rand van onderspanningsbeveiliging. Neem een ​​royale maat voor de geleider en houd de lengtes zo kort als praktisch mogelijk.

· Piek en bliksem. Lange paneel-naar-controller-runs vangen geïnduceerde pieken op. Monteer een overspanningsafleider op de controller, aard het pomphuis en de paneelframes en zorg ervoor dat de bedrading van de array netjes blijft.

· Juiste polariteit en strakke aansluitingen. Omgekeerde polariteit is de meest voorkomende installatiefout; controleer tweemaal vóór de eerste inschakeling en draai elke aansluiting goed vast.

Een speciaal artikel over kabeldimensionering en berekening van spanningsval voorzonne-pompenkomt eraan; Voorlopig is de regel simpel: ondermaat de kabel nooit om wat koper te besparen, want het verlies wordt elk zonnig uur betaald gedurende de levensduur van het systeem.

7. Laat overdimensionering uw bescherming niet ondermijnen

Paradoxaal genoeg is een te grote pomp een veelvoorkomende reden dat de bescherming voortdurend uitschakelt. Als de pomp veel sterker is dan de put kan leveren, trekt hij het waterpeil binnen enkele minuten naar beneden, treedt de droogloopbeveiliging in werking, herstelt de put zich langzaam en herhaalt de cyclus zich: de pomp is de hele middag aan het trippen in plaats van aan het pompen. De oplossing is niet om de beveiliging uit te schakelen (doe dat nooit), maar om:

· Kies een model waarvan de stroom overeenkomt met de realistische oplaadsnelheid van de put.

· Gebruik een aandrijving met variabele snelheid/MPPT, zodat de pomp vertraagt ​​in plaats van stopt wanneer het niveau daalt.

· Stel een langer interval voor automatisch herstarten in, zodat de put tussen de pogingen tijd heeft om te herstellen.

· Voeg een opslagtank toe en laat de pomp draaien om de tank te vullen, in plaats van te proberen direct aan de vraag te voldoen.

8. Problemen oplossen: de alarmen lezen

Foutcodes variëren per controllermodel. Bewaar altijd de handleiding van de controller bij het installatieoverzicht en maak een foto van de bedrading voordat u iets aanraakt. Als u het niet zeker weet, stuur dan de code en een korte video naar de fabriek. Lead Pump ondersteunt klanten in het Chinees, Engels en Frans.

9. Een eenvoudige beschermingscontrolelijst

· Droogloopdetectie ingeschakeld, met een realistisch automatisch herstartinterval geselecteerd.

· Lage uitschakelsonde of vlotter gemonteerd in de put.

· Hoogniveau-afsluitvlotter gemonteerd in de opslagtank.

· Pomp ingesteld onder het laagste seizoenswaterniveau, met marge.

· Kabel met de juiste maat voor de kabellengte; klemmen vastgedraaid.

· Overspanningsafleider gemonteerd; pomp- en paneelframes geaard.

· Controller in de schaduw en geventileerd.

· Pompstroom afgestemd op de herstelsnelheid van de put.

· Handleiding en foutcodelijst opgeslagen in de buurt van de installatie.

10. Veel voorkomende fouten

· 1. Droogloopbeveiliging uitschakelen omdat deze blijft struikelen. Los in plaats daarvan de oorzaak op, nooit de beveiliging.

· 2. Een te grote pomp kopen voor een zwakke bron, en dan het hele seizoen vechten tegen de daaruit voortvloeiende reizen.

· 3. Monteer nooit een niveauschakelaar en vertrouw alleen op elektronische detectie.

· 4. De uitschakelsonde te hoog instellen, waardoor de pomp stopt terwijl er nog voldoende water is.

· 5. De kabel te klein maken, zodat de onderspanningsbeveiliging 's middags uitschakelt.

· 6. De controller in de volle zon laten staan ​​en de pomp de schuld geven van oververhitting.

· 7. Geen overspanningsbeveiliging bij een lange, blootgestelde paneelreeks.

· 8. Start de pomp voordat u het waterniveau controleert na een lange droge periode.

11. Veelgestelde vragen

Vraag: Kan ik een zonnepomp laten draaien zonder droogloopbeveiliging?

A: Technisch gezien ja, vrijwel nooit. Een proefrit kan een motor binnen enkele minuten kapot makenzonne-pompenonbeheerd uitvoeren. Elke hoofdpompcontroller beschikt over droogloopdetectie; sluit deze altijd aan en schakel deze in.

Vraag: Wat doet de pomp als de droogloopbeveiliging inschakelt?

A: Hij stopt, wacht een ingesteld interval (vaak 5-60 minuten) en start vervolgens automatisch opnieuw op om te testen of er water is teruggekeerd. Als dat niet het geval is, beschermt hij de pomp opnieuw en wacht hij. Er is geen handmatige reset nodig.

Vraag: Heb ik zowel een vlotterschakelaar als elektronische droogloopdetectie nodig?

A: Idealiter wel ja. De niveauschakelaar stopt de pomp voordat deze droogloopt; de elektronische detectie is een back-up voor als het niveau sneller daalt dan verwacht. Twee onafhankelijke lagen zijn veiliger dan één.

Vraag: Waarom wordt mijn pomp elke middag beveiligd tegen struikelen?

A: Bijna altijd omdat de pomp groter is dan de herstelsnelheid van de put, waardoor de put naar beneden wordt getrokken. Pas de grootte van de pomp aan, vertraag hem met een variabele snelheidsregelaar of verleng het herstartinterval – schakel de beveiliging niet uit.

Vraag: Hoe weet ik of een trip een droogloop of onderspanning was?

A: De foutcode of de omstandigheden vertellen het u. Drooglopen gebeurt meestal als het waterpeil laag is of na lang pompen; onderspanning treedt doorgaans op in de middag of tijdens een lange kabellengte. In de bovenstaande probleemoplossingstabel worden symptomen toegewezen aan oorzaken.

Vraag: Werkt de bescherming hetzelfde op hybride AC/DC-pompen?

EEN: Ja. Hybride pompen behouden dezelfde controllerbeveiligingen – droogloop, over-/onderspanning, overstroom en overtemperatuur – en schakelen eenvoudig tussen zonne-energie en net-/generatoringang.

Vraag: Welke certificeringen en garantie bieden jullie?

A: CE-, RoHS- en ISO 9001:2015-certificering, met 2 jaar garantie op het pomplichaam en 1 jaar controllergarantie – defecte eenheden worden vervangen (FOB China, geen vragen gesteld).

Vraag: Kan ik eerst een monster bestellen?

A: Ja – 1 tot 5 eenheden om te testen. Groothandel is 50+ eenheden per model, en OEM begint bij 50 eenheden per model met aangepaste branding, verpakking en spanning/frequentie.
